Dalam bidang elektronik, induktor kumparan berdiri sebagai komponen fundamental, memainkan peran penting dalam beragam aplikasi. Sebagai pemasok induktor kumparan yang berpengalaman, kami mendalami dunia induktor, dan saat ini, kami fokus pada aspek penting: pelindung induktor kumparan.
Pengertian Induktor Kumparan
Sebelum kita mengeksplorasi pelindung, penting untuk memahami apa itu induktor kumparan. Induktor koil adalah komponen listrik dua terminal pasif yang menyimpan energi dalam medan magnet ketika arus listrik mengalir melaluinya. Konstruksi dasarnya melibatkan lilitan kawat ke dalam kumparan, dan medan magnet dihasilkan di sekitar kumparan ini. Induktansi, diukur dalam henries (H), bergantung pada faktor - faktor seperti jumlah lilitan kumparan, luas penampang kumparan, dan permeabilitas bahan inti (jika ada).

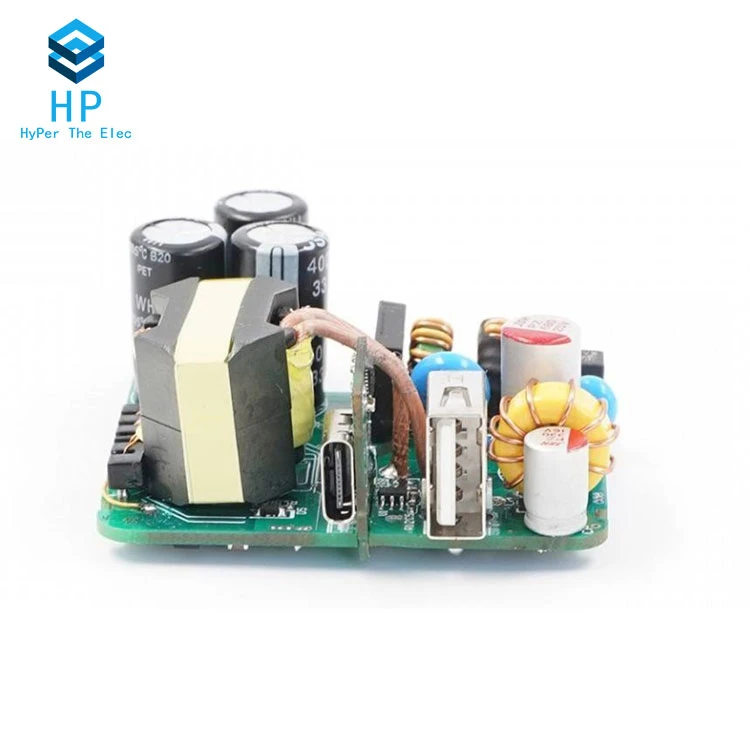

Induktor kumparan dapat diterapkan di berbagai rangkaian, termasuk catu daya, filter, dan rangkaian frekuensi radio (RF). Misalnya,Induktor BUCKbiasanya digunakan pada konverter buck, yaitu jenis konverter DC - DC yang menurunkan level tegangan DC.
Mengapa Pelindung Induktor Kumparan Diperlukan
-
Mengurangi Interferensi Elektromagnetik (EMI)
Salah satu alasan utama untuk melindungi induktor kumparan adalah untuk mengurangi interferensi elektromagnetik. Ketika arus mengalir melalui induktor kumparan, itu menghasilkan medan magnet. Medan magnet ini dapat berinteraksi dengan komponen lain di sekitar rangkaian sehingga menimbulkan interferensi yang tidak diinginkan. Misalnya, dalam perangkat elektronik kompleks dengan banyak induktor dan komponen sensitif lainnya, medan magnet dari induktor dapat berpasangan satu sama lain atau dengan sirkuit lain, sehingga menyebabkan distorsi sinyal, kebisingan, dan bahkan kegagalan fungsi. Pelindung membantu menahan medan magnet di area tertentu, sehingga mengurangi dampaknya terhadap komponen lain. -
Melindungi Induktor dari Medan Eksternal
Sebaliknya, medan magnet luar juga dapat mempengaruhi kinerja suatu kumparan induktor. Medan eksternal ini dapat dihasilkan oleh peralatan listrik lain, saluran listrik, atau bahkan medan magnet bumi. Pelindung memberikan penghalang yang melindungi induktor dari medan magnet eksternal, memastikan kinerjanya tetap stabil dan konsisten. -
Memenuhi Persyaratan Peraturan
Di banyak industri, perangkat elektronik harus mematuhi peraturan kompatibilitas elektromagnetik (EMC) yang ketat. Peraturan ini diterapkan untuk memastikan bahwa perangkat elektronik tidak menimbulkan interferensi berlebihan pada perangkat lain dan dapat beroperasi dengan baik di lingkungan elektromagnetik yang diinginkan. Melindungi induktor kumparan seringkali merupakan langkah penting untuk memenuhi persyaratan peraturan ini.
Jenis Pelindung untuk Induktor Kumparan
-
Pelindung Magnetik
Pelindung magnetik dicapai dengan menggunakan bahan dengan permeabilitas magnetik tinggi, seperti mu - metal atau ferit. Bahan-bahan ini memiliki kemampuan untuk menarik dan menghantarkan fluks magnet, secara efektif mengalihkan medan magnet menjauh dari komponen sensitif atau menahan medan magnet yang dihasilkan oleh induktor. Misalnya, pelindung ferit dapat ditempatkan di sekitar induktor kumparan untuk membentuk jalur loop tertutup untuk fluks magnet, sehingga mengurangi kebocoran medan magnet ke lingkungan sekitarnya. -
Pelindung Elektrostatis
Pelindung elektrostatik digunakan untuk melindungi induktor dari medan elektrostatik. Ini biasanya dilakukan dengan menggunakan bahan konduktif, seperti tembaga atau aluminium. Pelindung konduktif dibumikan, menciptakan permukaan ekuipotensial yang melindungi induktor dari muatan elektrostatis eksternal. Dalam beberapa kasus, kombinasi pelindung magnetik dan elektrostatis dapat digunakan untuk memberikan perlindungan menyeluruh pada induktor kumparan.
Pelindung pada Berbagai Jenis Induktor Kumparan
-
Induktor Toroidal
Induktor toroidal memiliki inti berbentuk cincin yang unik. Geometri mereka secara inheren memberikan beberapa sifat pelindung diri karena sebagian besar medan magnet terbatas di dalam toroid. Namun, pelindung tambahan mungkin masih diperlukan dalam beberapa aplikasi, terutama bila terdapat persyaratan EMI yang ketat. Induktor toroidal dapat ditutup dengan pelindung magnet yang terbuat dari bahan yang sesuai untuk lebih mengurangi kebocoran medan magnet. -
Induktor PFC
Induktor Koreksi Faktor Daya (PFC) digunakan dalam catu daya untuk meningkatkan faktor daya. Induktor ini menghasilkan medan magnet yang relatif tinggi karena tingginya arus yang mengalir melaluinya. Pelindung sangat penting bagi induktor PFC untuk mencegah EMI mempengaruhi komponen lain dalam catu daya dan lingkungan sekitarnya. Desain pelindung khusus sering digunakan untuk memastikan penahanan medan magnet yang efektif.
Dampak Pelindung terhadap Kinerja Induktor Kumparan
- Variasi Induktansi
Perisai dapat berdampak pada induktansi suatu kumparan induktor. Kehadiran pelindung mengubah distribusi fluks magnet di sekitar induktor, yang dapat menyebabkan sedikit perubahan pada nilai induktansi. Penting bagi perancang untuk mempertimbangkan efek ini ketika memilih dan merancang induktor berpelindung untuk memastikan bahwa rangkaian beroperasi dalam spesifikasi yang diinginkan. - Kerugian
Bahan pelindung dapat menimbulkan kerugian tambahan pada induktor. Misalnya, kerugian arus eddy dapat terjadi pada pelindung konduktif ketika medan magnet berubah. Kerugian ini dapat mengurangi efisiensi induktor dan meningkatkan pembangkitan panas. Pemilihan bahan pelindung dan teknik desain yang tepat dapat membantu meminimalkan kerugian ini.
Pertimbangan Desain untuk Induktor Kumparan Terlindung
- Pemilihan Bahan Pelindung
Pilihan bahan pelindung tergantung pada persyaratan aplikasi spesifik. Untuk pelindung magnet, bahan dengan permeabilitas magnet tinggi lebih disukai. Untuk pelindung elektrostatis, digunakan bahan yang sangat konduktif. Karakteristik biaya, ketersediaan, dan kinerja bahan juga perlu diperhitungkan. - Desain dan Geometri Perisai
Desain dan geometri perisai memainkan peran penting dalam efektivitasnya. Pelindung yang dirancang dengan baik harus menyediakan jalur yang berkesinambungan untuk medan magnet atau elektrostatik dan meminimalkan kesenjangan atau diskontinuitas. Bentuk dan ukuran pelindung harus dioptimalkan untuk membungkus induktor sekaligus meminimalkan dampak pada komponen lain di sirkuit. - Pembuangan Panas
Karena pelindung dapat mempengaruhi pembuangan panas induktor, ketentuan pembuangan panas perlu dipertimbangkan. Hal ini mungkin melibatkan penggunaan unit pendingin, lubang ventilasi pada pelindung, atau teknik pendinginan lainnya.
Kesimpulan
Pelindung induktor kumparan merupakan aspek penting dalam desain elektronik, terutama dalam aplikasi yang mengutamakan interferensi elektromagnetik dan stabilitas kinerja. Sebagai pemasok induktor koil, kami memahami pentingnya menyediakan induktor berpelindung berkualitas tinggi yang memenuhi beragam kebutuhan pelanggan kami.
Tim ahli kami berdedikasi untuk mengembangkan solusi pelindung inovatif untuk induktor kumparan, memastikan bahwa mereka menawarkan kinerja optimal, keandalan, dan kepatuhan terhadap standar industri. Jika Anda sedang mencari induktor kumparan berkualitas tinggi atau memerlukan saran tentang opsi pelindung, kami mengundang Anda untuk menghubungi kami untuk pengadaan dan diskusi. Kami berkomitmen untuk bekerja sama dengan Anda guna memberikan solusi induktor terbaik untuk aplikasi spesifik Anda.
