Hai! Sebagai pemasok kumparan solenoid AC, saya sudah berada di tengah -tengah permainan kumparan selama beberapa waktu. Salah satu pertanyaan yang terus bermunculan adalah, "Apa pengaruh kepadatan belitan koil terhadap kinerjanya?" Baiklah, mari selami langsung ke dalamnya.
Dasar -dasar kepadatan belitan kumparan
Pertama, apa yang kita maksud dengan kepadatan berliku? Sederhananya, seberapa dekat kawat itu melukakan inti kumparan. Jika Anda pernah melihat koil, Anda akan melihat bahwa kawat dapat dilukai dengan erat atau longgar. Kepadatan berliku yang tinggi berarti pergantian kawat dikemas secara erat, sedangkan kepadatan belitan rendah menyiratkan lebih banyak ruang antara setiap belokan.
Dampak pada medan magnet
Medan magnet adalah salah satu aspek terpenting dari kumparan solenoid. Ketika arus listrik mengalir melalui koil, ia menghasilkan medan magnet. Kekuatan medan magnet ini secara langsung terkait dengan kepadatan belitan.
Dengan kepadatan belitan yang lebih tinggi, ada lebih banyak putaran kawat dalam panjang tertentu. Menurut hukum Ampere, kekuatan medan magnet (b) dalam solenoid sebanding dengan jumlah belokan per satuan panjang (n) dan arus (i) yang mengalir melalui koil. Secara matematis, dapat dinyatakan sebagai b = μ₀ * n * i, di mana μ₀ adalah permeabilitas ruang kosong. Jadi, ketika Anda meningkatkan kepadatan belitan (N), kekuatan medan magnet meningkat.

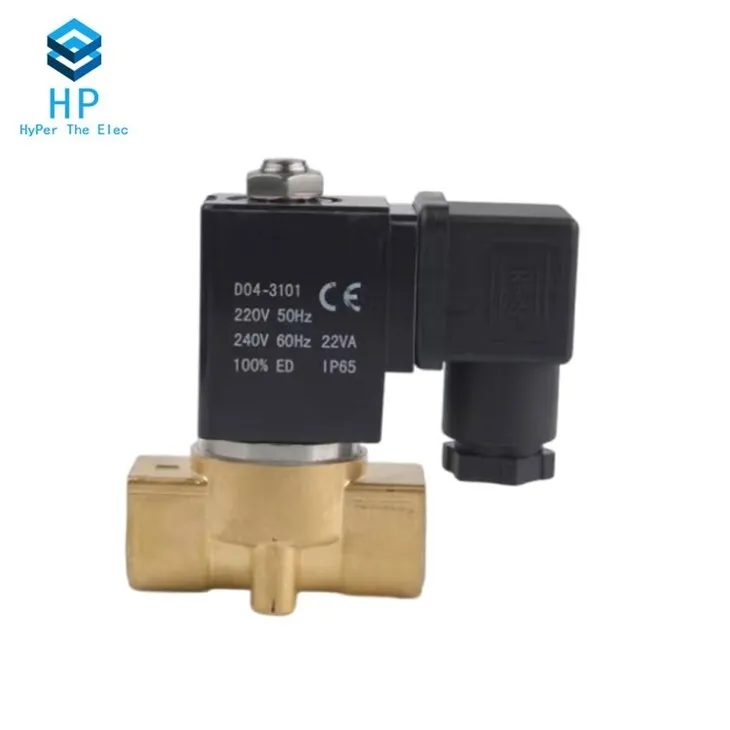

Medan magnet yang lebih kuat ini bisa menjadi permainan - pengubah dalam banyak aplikasi. Misalnya, di aKoil katup solenoid, medan magnet yang lebih kuat dapat memastikan pembukaan dan penutupan katup yang lebih cepat dan lebih andal. Ini dapat mengatasi tekanan dan resistensi yang lebih tinggi, yang mengarah ke kinerja keseluruhan sistem katup secara keseluruhan.
Di sisi lain, kepadatan belitan yang lebih rendah menghasilkan medan magnet yang lebih lemah. Ini mungkin cocok untuk aplikasi di mana gaya magnet yang lebih lembut diperlukan. Namun, ini juga dapat menyebabkan waktu respons yang lebih lambat dan operasi yang kurang dapat diandalkan dalam sistem yang menuntut medan magnet yang kuat.
Resistensi dan konsumsi daya
Faktor penting lain yang dipengaruhi oleh kepadatan belitan adalah resistensi koil. Perlawanan (r) dari kawat diberikan oleh rumus R = ρ * (l / a), di mana ρ adalah resistivitas bahan kawat, L adalah panjang kawat, dan A adalah area salib - bagian kawat.
Ketika kerapatan belitan tinggi, panjang kawat yang digunakan dalam koil meningkat karena lebih banyak belokan dikemas ke dalam ruang yang lebih kecil. Akibatnya, resistensi kumparan naik. Peningkatan resistensi ini dapat berdampak signifikan pada konsumsi daya.
Menurut hukum Ohm (v = i * r), untuk tegangan yang diberikan (V), peningkatan resistensi (r) menyebabkan penurunan arus (i). Namun, daya (p) yang dikonsumsi oleh koil diberikan oleh p = i² * R. Jadi, sementara arus berkurang, peningkatan resistensi masih dapat menyebabkan peningkatan konsumsi daya secara keseluruhan, terutama jika koil beroperasi pada tegangan yang relatif tinggi.
Sebaliknya, koil dengan kepadatan belitan rendah memiliki panjang kawat yang lebih pendek, menghasilkan resistensi yang lebih rendah. Hal ini dapat menyebabkan konsumsi daya yang lebih rendah, yang bermanfaat dalam aplikasi di mana efisiensi energi adalah prioritas. Misalnya, diKumparan yang dienkapsulasiAplikasi, konsumsi daya yang lebih rendah dapat memperpanjang umur koil dan mengurangi biaya operasi.
Generasi panas
Pembangkit panas terkait erat dengan konsumsi daya. Ketika arus mengalir melalui koil dengan resistensi, energi listrik dikonversi menjadi energi panas sesuai dengan hukum Joule (q = i² * r * t), di mana q adalah panas yang dihasilkan, saya adalah arus, r adalah resistensi, dan t adalah waktu.
Seperti yang telah kita lihat, kumparan kerapatan belitan tinggi biasanya memiliki resistensi yang lebih tinggi. Ini berarti bahwa untuk arus yang diberikan, lebih banyak panas akan dihasilkan dibandingkan dengan kumparan kerapatan belitan rendah. Panas yang berlebihan dapat menjadi masalah utama karena dapat merusak isolasi kawat, mengurangi efisiensi koil, dan bahkan menyebabkan kegagalan prematur.
Untuk memerangi ini, mekanisme pendinginan tambahan mungkin diperlukan untuk kumparan kerapatan belitan tinggi. Di sisi lain, kumparan kerapatan yang berliku rendah menghasilkan lebih sedikit panas, yang dapat menyederhanakan desain dan pemeliharaan sistem.
Induktansi
Induktansi (L) adalah properti lain dari kumparan yang dipengaruhi oleh kepadatan berliku. Induktansi adalah ukuran kemampuan koil untuk menyimpan energi di medan magnetnya. Rumus untuk induktansi solenoid adalah L = μ₀ * n² * a * l, di mana n adalah jumlah belokan per satuan panjang, a adalah area salib - bagian solenoid, dan L adalah panjang solenoid.
Kepadatan belitan yang lebih tinggi (N) menyebabkan peningkatan induktansi yang signifikan karena sebanding dengan kuadrat jumlah belokan per satuan panjang. Koil dengan induktansi tinggi dapat menentang perubahan saat ini secara lebih efektif. Ini dapat berguna dalam aplikasi di mana arus yang stabil diperlukan, seperti diKumparan solenoid DCSirkuit.
Namun, induktansi tinggi juga dapat menyebabkan masalah. Ketika arus dalam kumparan induktansi tinggi tiba -tiba terganggu, punggung besar - EMF (gaya elektromotif) dapat dihasilkan, yang dapat merusak komponen lain di sirkuit. Kumparan kerapatan rendah - belitan memiliki induktansi yang lebih rendah, yang dapat menguntungkan dalam aplikasi di mana perubahan cepat dalam arus diperlukan.
Memilih kepadatan belitan yang tepat
Jadi, bagaimana Anda memutuskan kepadatan belitan yang tepat untuk aplikasi Anda? Nah, itu tergantung pada beberapa faktor.
Jika aplikasi Anda membutuhkan medan magnet yang kuat, seperti dalam katup solenoida tugas berat atau perangkat pengangkat magnetik, kepadatan berliku yang tinggi mungkin adalah cara yang harus ditempuh. Tetapi Anda harus mempertimbangkan peningkatan resistensi, konsumsi daya, dan pembangkit panas. Anda mungkin perlu berinvestasi dalam sistem isolasi dan pendinginan yang lebih baik.
Di sisi lain, jika efisiensi energi, waktu respons yang cepat, atau induktansi rendah adalah prioritas Anda, kepadatan belitan yang rendah mungkin lebih cocok. Ini bisa menjadi kasus untuk aplikasi solenoid skala kecil atau sirkuit di mana konsumsi daya perlu diminimalkan.
Kesimpulan
Sebagai kesimpulan, kepadatan belitan kumparan memiliki pengaruh besar pada kinerjanya. Ini mempengaruhi kekuatan medan magnet, resistensi, konsumsi daya, pembangkit panas, dan induktansi. Sebagai pemasok kumparan solenoid AC, saya memahami pentingnya mendapatkan kepadatan berliku yang tepat untuk setiap aplikasi tertentu.
Apakah Anda berada di pasar untuk aKoil katup solenoid, sebuahKumparan yang dienkapsulasi, atau aKumparan solenoid DC, kami dapat membantu Anda menemukan koil yang sempurna dengan kepadatan berliku yang ideal. Jika Anda tertarik untuk membahas persyaratan kumparan Anda lebih lanjut atau ingin memulai proses pengadaan, jangan ragu untuk menjangkau. Kami di sini untuk memberi Anda solusi terbaik untuk kebutuhan Anda.
Referensi
- Halliday, D., Resnick, R., & Walker, J. (2014). Dasar -dasar fisika. Wiley.
- Serway, RA, & Jewett, JW (2018). Fisika untuk ilmuwan dan insinyur dengan fisika modern. Pembelajaran Cengage.
