Hai! Sebagai pemasokInduktor Toroidal, Saya telah melihat secara langsung betapa pentingnya faktor Q untuk komponen-komponen kecil ini. Jadi, saya pikir saya akan berbagi beberapa tips tentang cara meningkatkan faktor Q dari induktor toroidal.
Pertama, mari kita bahas apa sebenarnya faktor Q itu. Faktor Q, atau faktor kualitas, adalah ukuran seberapa efisien suatu induktor. Ini adalah rasio energi yang disimpan dalam induktor dengan energi yang hilang sebagai panas. Faktor Q yang lebih tinggi berarti lebih sedikit energi yang hilang sebagai panas, hal ini sangat baik untuk rangkaian frekuensi radio (RF) yang mengutamakan efisiensi.
Memilih Bahan Inti yang Tepat
Salah satu faktor terpenting dalam menentukan faktor Q induktor toroidal adalah bahan inti. Bahan yang berbeda memiliki sifat berbeda yang dapat mempengaruhi kinerja induktor.
- Inti Ferit: Inti ferit adalah pilihan populer untuk induktor toroidal karena memiliki permeabilitas tinggi, yang berarti dapat menyimpan banyak energi magnet. Mereka juga memiliki kerugian yang rendah pada frekuensi tinggi, yang membantu meningkatkan faktor Q. Namun, inti ferit dapat jenuh pada arus tinggi, sehingga tidak selalu merupakan pilihan terbaik untuk aplikasi berdaya tinggi.
- Inti Besi Bubuk: Inti besi bubuk adalah pilihan lain. Inti ini memiliki permeabilitas yang lebih rendah dibandingkan inti ferit, namun dapat menangani arus yang lebih tinggi tanpa mengalami jenuh. Mereka juga memiliki respons yang lebih linier, sehingga menjadikannya pilihan yang baik untuk aplikasi di mana induktor perlu beroperasi pada rentang arus yang luas.
- Inti Udara: Inti udara adalah jenis induktor yang paling sederhana, dan memiliki faktor Q tertinggi. Itu karena tidak ada kerugian yang terkait dengan material inti. Namun, inti udara memiliki nilai induktansi yang rendah, sehingga tidak cocok untuk aplikasi yang memerlukan induktansi tinggi.
Saat memilih material inti, penting untuk mempertimbangkan persyaratan spesifik aplikasi Anda. Pikirkan tentang rentang frekuensi, level saat ini, dan jumlah induktansi yang Anda perlukan.
Mengoptimalkan Belitan
Cara kawat dililitkan di sekitar inti toroidal juga dapat berdampak besar pada faktor Q.
- Jumlah Putaran: Banyaknya lilitan kawat pada inti mempengaruhi nilai induktansi induktor. Secara umum, semakin banyak putaran, semakin tinggi induktansinya. Namun, menambahkan lebih banyak putaran juga meningkatkan resistansi kawat, yang dapat menurunkan faktor Q. Jadi, ini adalah tindakan penyeimbang. Anda perlu menemukan jumlah putaran yang tepat untuk mendapatkan induktansi yang diinginkan tanpa mengorbankan terlalu banyak faktor Q.
- Pengukur Kawat: Ukuran kawat yang digunakan untuk penggulungan juga penting. Kawat yang lebih tebal memiliki resistansi yang lebih rendah, sehingga dapat membantu meningkatkan faktor Q. Namun, kawat yang lebih tebal membutuhkan lebih banyak ruang, sehingga Anda mungkin tidak dapat memuat banyak lilitan pada inti. Sekali lagi, ini tentang menemukan keseimbangan yang tepat.
- Teknik Berliku: Cara kawat dililitkan pada inti juga dapat mempengaruhi faktor Q. Gulungan yang rapat dan seragam lebih baik daripada belitan yang longgar dan tidak rata. Hal ini karena belitan yang rapat mengurangi kapasitansi antar lilitan kawat, sehingga dapat menurunkan faktor Q.
Meminimalkan Kapasitansi Parasit
Kapasitansi parasit adalah kapasitansi yang tidak diinginkan yang ada di antara lilitan kawat dalam induktor. Hal ini dapat berdampak signifikan pada faktor Q, terutama pada frekuensi tinggi.
- Jarak antar Belokan: Salah satu cara untuk mengurangi kapasitansi parasit adalah dengan meningkatkan jarak antar lilitan kawat. Hal ini dapat dilakukan dengan menggunakan kawat yang lebih tebal atau dengan melilitkan kawat lebih longgar. Namun, Anda harus berhati-hati agar tidak menambah jarak terlalu jauh, karena hal ini juga dapat meningkatkan resistansi kawat dan menurunkan faktor Q.
- Perisai: Cara lain untuk mengurangi kapasitansi parasit adalah dengan menggunakan pelindung. Sebuah pelindung dapat ditempatkan di sekitar induktor untuk mencegah medan listrik dari lilitan kawat berinteraksi dengan komponen lain dalam rangkaian. Hal ini dapat membantu mengurangi kapasitansi parasit dan meningkatkan faktor Q.
Mengontrol Suhu
Suhu juga dapat mempengaruhi faktor Q induktor toroidal. Ketika suhu meningkat, resistansi kawat juga meningkat, yang dapat menurunkan faktor Q.
- Pembuangan Panas: Untuk mencegah induktor terlalu panas, penting untuk memastikan pembuangan panas yang baik. Hal ini dapat dilakukan dengan menggunakan heat sink atau dengan menempatkan induktor di tempat yang berventilasi baik.
- Koefisien Suhu: Saat memilih bahan inti, penting juga untuk mempertimbangkan koefisien suhu. Koefisien suhu adalah ukuran seberapa besar perubahan induktansi induktor terhadap suhu. Koefisien temperatur yang rendah berarti induktansi akan tetap relatif stabil pada rentang temperatur yang luas, yang penting untuk mempertahankan faktor Q yang tinggi.
Pengujian dan Pemantauan
Setelah Anda merancang dan membuat induktor toroidal, penting untuk menguji dan memantau kinerjanya untuk memastikan bahwa induktor tersebut memiliki faktor Q yang diinginkan.
- Pengukuran Faktor Q: Ada beberapa metode untuk mengukur faktor Q suatu induktor, termasuk menggunakan penganalisis jaringan atau Q meter. Instrumen ini dapat memberikan pengukuran faktor Q yang akurat pada rentang frekuensi yang luas.
- Pemantauan Kinerja: Ini juga merupakan ide bagus untuk memantau kinerja induktor dari waktu ke waktu. Ini dapat membantu Anda mendeteksi perubahan apa pun pada faktor Q yang mungkin disebabkan oleh faktor-faktor seperti suhu, kelembapan, atau tekanan mekanis.
Kesimpulan
Meningkatkan faktor Q induktor toroidal adalah tentang menemukan keseimbangan yang tepat antara berbagai faktor. Dengan memilih bahan inti yang tepat, mengoptimalkan belitan, meminimalkan kapasitansi parasit, mengontrol suhu, serta menguji dan memantau kinerja, Anda dapat memastikan bahwa induktor toroidal Anda memiliki faktor Q setinggi mungkin untuk aplikasi Anda.

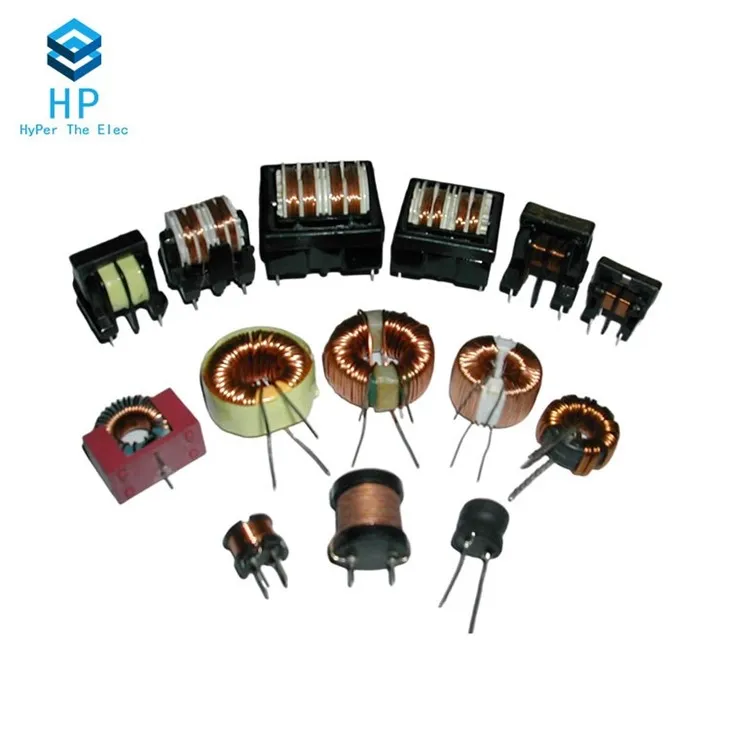

Jika Anda berada di pasar untukInduktor Toroidal,Induktor Kumparan, atauFilter Induktor, kami di sini untuk membantu. Kami menawarkan berbagai macam induktor berkualitas tinggi yang dirancang untuk memenuhi kebutuhan berbagai aplikasi. Baik Anda mengerjakan proyek hobi kecil atau aplikasi industri skala besar, kami dapat menyediakan komponen yang tepat dengan harga yang tepat untuk Anda. Jadi, jangan ragu untuk menghubungi dan memulai diskusi pengadaan. Kami menantikan untuk bekerja sama dengan Anda!
Referensi
- "Desain Sirkuit RF" oleh Chris Bowick
- "Induktor dan Transformer untuk Elektronika Daya" oleh Marian K. Kazimierczuk
