Di bidang elektronik daya, catu daya switching telah menjadi di mana -mana karena efisiensi yang tinggi, ukuran kompak, dan berbagai aplikasi. Salah satu komponen utama dalam catu daya switching adalah induktor, dan khususnya, induktor Buck. Sebagai pemasok induktor Buck, saya sering menemukan pertanyaan dari pelanggan tentang apakah induktor Buck dapat digunakan dalam catu daya switching. Dalam posting blog ini, saya akan mempelajari detail teknis dan mengeksplorasi kelayakan menggunakan induktor buck dalam catu daya switching.
Memahami dasar -dasar catu daya switching
Sebelum kita membahas peran induktor buck, penting untuk memahami prinsip -prinsip dasar catu daya switching. Catu daya switching adalah jenis catu daya yang menggunakan regulator switching untuk mengonversi daya listrik secara efisien. Ini beroperasi dengan dengan cepat menyalakan tegangan input dan mematikan menggunakan perangkat semikonduktor daya, seperti MOSFET atau transistor persimpangan bipolar (BJT). Tegangan sakelar kemudian disaring dan diatur untuk menghasilkan tegangan output yang stabil.
Ada beberapa jenis catu daya switching, termasuk step-down (Buck), step-up (boost), dan konverter buck-boost. Setiap jenis memiliki topologi sirkuit unik dan karakteristik operasi, tetapi semuanya bergantung pada prinsip penyimpanan energi dan transfer menggunakan induktor dan kapasitor.
Peran induktor buck dalam catu daya switching
Induktor Buck, juga dikenal sebagai induktor step-down, adalah komponen kunci dalam konverter Buck, yang merupakan jenis catu daya switching yang menurunkan tegangan input ke tegangan output yang lebih rendah. Induktor Buck memainkan peran penting dalam proses penyimpanan dan transfer energi dalam konverter.
Ketika sakelar di konverter Buck dihidupkan, arus mengalir melalui induktor, dan induktor menyimpan energi dalam medan magnetnya. Ketika arus melalui induktor meningkat, kekuatan medan magnet juga meningkat. Ketika sakelar dimatikan, medan magnet runtuh, dan induktor melepaskan energi yang disimpan kembali ke sirkuit. Energi ini ditransfer ke kapasitor output, yang menyaring tegangan dan memberikan output yang stabil untuk beban.
Nilai induktor Buck dipilih dengan cermat berdasarkan tegangan output yang diinginkan, arus, dan frekuensi switching konverter. Nilai induktor yang lebih besar akan menghasilkan arus output yang lebih halus dan tegangan riak yang lebih rendah, tetapi juga dapat meningkatkan ukuran dan biaya konverter. Di sisi lain, nilai induktor yang lebih kecil akan memungkinkan frekuensi switching yang lebih tinggi dan desain yang lebih ringkas, tetapi juga dapat meningkatkan arus riak dan mengurangi efisiensi konverter.
Keuntungan menggunakan induktor buck dalam catu daya switching
Ada beberapa keuntungan menggunakan induktor buck dalam catu daya switching:
- Efisiensi tinggi: Beralih catu daya dikenal karena efisiensi tinggi, dan induktor Buck memainkan peran penting dalam mencapai efisiensi ini. Dengan menyimpan dan mentransfer energi dalam medan magnet, induktor mengurangi kehilangan daya yang terkait dengan regulator linier tradisional, menghasilkan proses konversi daya yang lebih efisien.
- Ukuran kompak: Penggunaan induktor Buck memungkinkan untuk desain catu daya switching yang lebih kompak. Induktor relatif kecil dan ringan dibandingkan dengan komponen daya lainnya, seperti Transformers, yang membuatnya ideal untuk aplikasi di mana ruang terbatas.
- Beragam tegangan output: Konverter Buck dapat dirancang untuk menyediakan berbagai macam tegangan output, membuatnya cocok untuk berbagai aplikasi. Dengan menyesuaikan siklus tugas sakelar dan nilai induktor, tegangan output dapat dengan mudah dikendalikan.
- Tegangan riak rendah: Induktor Buck membantu mengurangi tegangan riak pada output catu daya switching. Tegangan riak adalah komponen AC kecil yang ditumpangkan pada tegangan output DC, dan dapat menyebabkan masalah pada perangkat elektronik yang sensitif. Dengan menggunakan induktor yang dirancang dengan benar, tegangan riak dapat diminimalkan, menghasilkan catu daya yang lebih stabil dan andal.
Pertimbangan saat menggunakan induktor buck dalam catu daya switching
Meskipun ada banyak keuntungan menggunakan induktor buck dalam catu daya switching, ada juga beberapa pertimbangan yang perlu diperhitungkan:
- Saturasi induktor: Induktor memiliki peringkat arus maksimum, di luar itu mereka akan jenuh. Ketika induktor jenuh, nilai induktansinya berkurang secara signifikan, yang dapat menyebabkan peningkatan arus riak, mengurangi efisiensi, dan bahkan kerusakan pada induktor dan komponen lain di sirkuit. Penting untuk memilih induktor dengan peringkat arus yang cukup untuk menghindari saturasi.
- Gangguan EMI/RFI: Beralih catu daya dapat menghasilkan interferensi elektromagnetik (EMI) dan interferensi frekuensi radio (RFI), yang dapat mempengaruhi kinerja perangkat elektronik lainnya di sekitarnya. Induktor Buck dapat berkontribusi pada gangguan ini jika tidak dilindungi dengan benar atau jika frekuensi switching terlalu tinggi. Untuk meminimalkan gangguan EMI/RFI, penting untuk menggunakan teknik pelindung yang tepat dan memilih induktor dengan karakteristik EMI rendah.
- Kenaikan suhu: Induktor akan menghilangkan beberapa daya dalam bentuk panas, yang dapat menyebabkan suhunya naik. Kenaikan suhu yang berlebihan dapat mengurangi efisiensi induktor dan mempersingkat masa hidupnya. Penting untuk memilih induktor dengan resistansi DC rendah dan peringkat termal yang tinggi untuk meminimalkan kenaikan suhu.
Jenis induktor lain yang digunakan dalam switching power catu
Selain induktor buck, ada jenis induktor lain yang biasa digunakan dalam switching power catu, sepertiFilter induktor,Induktor koil, DanInduktor PFC.
- Filter induktor: Induktor filter digunakan untuk menyaring kebisingan frekuensi tinggi dan riak dari catu daya. Ini biasanya ditempatkan secara seri dengan output catu daya switching untuk menghaluskan tegangan output dan mengurangi arus riak.

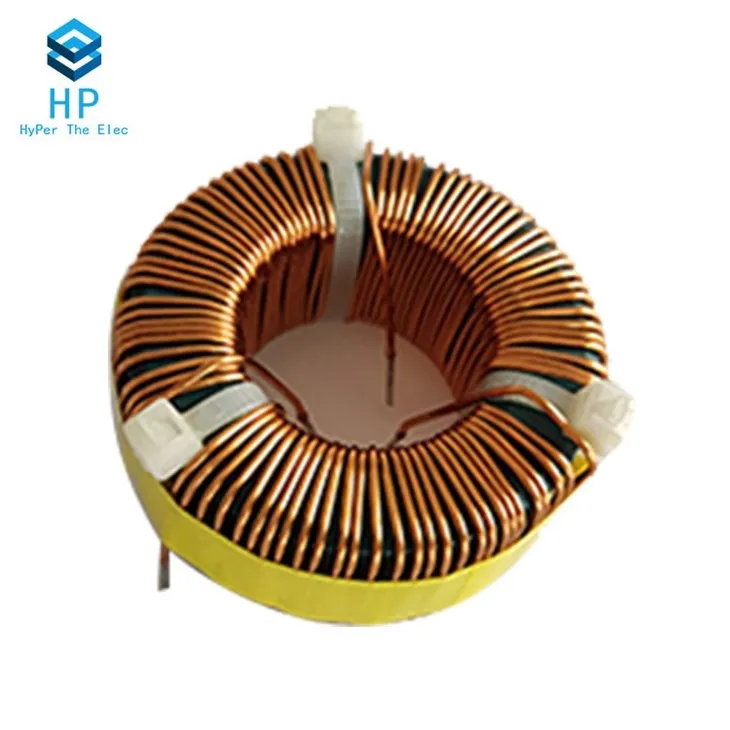

- Induktor koil: Induktor kumparan adalah induktor sederhana yang terdiri dari kumparan yang melukai kawat di sekitar inti. Ini digunakan dalam berbagai aplikasi, termasuk catu daya switching, sirkuit RF, dan amplifier audio.
- Induktor PFC: Induktor PFC (Koreksi Faktor Daya) digunakan dalam mengganti catu daya untuk meningkatkan faktor daya. Faktor daya adalah ukuran seberapa efisien catu daya menggunakan energi listrik dari jaringan. Dengan menggunakan induktor PFC, catu daya dapat mengurangi daya reaktif dan meningkatkan efisiensi keseluruhan sistem.
Kesimpulan
Sebagai kesimpulan, induktor Buck dapat secara efektif digunakan dalam catu daya switching, terutama dalam konverter Buck, untuk mencapai efisiensi tinggi, ukuran kompak, dan tegangan output yang stabil. Namun, penting untuk secara hati -hati memilih induktor berdasarkan persyaratan spesifik aplikasi dan untuk mempertimbangkan faktor -faktor seperti saturasi induktor, gangguan EMI/RFI, dan kenaikan suhu.
Sebagai pemasok induktor Buck, kami menawarkan berbagai induktor berkualitas tinggi yang dirancang untuk memenuhi kebutuhan berbagai aplikasi catu daya switching. Induktor kami dirancang dengan cermat untuk memberikan kinerja, keandalan, dan efisiensi yang sangat baik. Jika Anda tertarik untuk mempelajari lebih lanjut tentang produk kami atau memiliki pertanyaan tentang penggunaan induktor Buck dalam catu daya switching Anda, jangan ragu untuk menghubungi kami untuk diskusi pengadaan.
Referensi
- Erickson, RW, & Maksimović, D. (2001). Dasar -dasar elektronik daya. Sains Springer & Media Bisnis.
- Mohan, N., Undeland, TM, & Robbins, WP (2012). Elektronik Daya: Konverter, Aplikasi, dan Desain. John Wiley & Sons.
- Pressman, AI, & Macrini, K. (2009). Beralih desain catu daya. Pendidikan McGraw-Hill.
